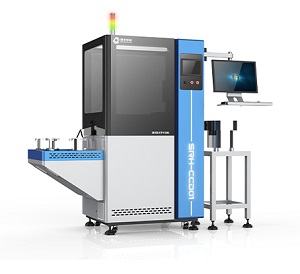

在硬件层面，选用高分辨率成像组件是关键。首先，可采用高像素工业相机，如千万像素级别的 CCD 或 CMOS 相机。高像素相机能够捕捉更多细节信息，例如，2000 万像素的相机相比 500 万像素相机，可呈现更清晰的元器件表面纹理与缺陷。其次，匹配高分辨率镜头同样重要，应选择低畸变、高解像力的微距镜头或远心镜头。远心镜头具有独特的光学特性，能够有效去除因物距变化导致的图像失真，在微小元器件检测中，可确保图像边缘与中间区域的分辨率一致，从而提高检测精度。

　　光学系统的优化也不容忽视。通过提升光源的均匀性和稳定性，能够增强图像的对比度与清晰度。对于微小元器件，可采用环形无影光、同轴光等特殊光源，针对不同材质和表面特性的元器件，选择合适的光照角度和强度，避免阴影和反光对检测造成干扰。此外，合理设计光学滤光片，过滤掉不必要的杂散光，有助于进一步提升图像质量，凸显微小元器件的细节特征。

　　在软件与算法方面，超分辨率重建技术发挥着重要作用。该技术通过对同一区域的多张低分辨率图像进行分析和处理，利用算法重建出高分辨率图像。例如，通过深度学习算法对微小元器件的多帧图像进行特征提取与融合，能够有效提升图像的分辨率，实现对亚像素级缺陷的检测。同时，优化图像预处理算法，如采用自适应滤波、边缘增强等技术，可增强微小元器件的轮廓和细节，使后续的分析与识别更加准确。

　　此外，新兴技术的引入为突破分辨率限制提供了新途径。例如，纳米压印光刻技术与视觉检测的结合，能够在微小元器件表面制造出特定的标记或结构，便于视觉检测设备进行识别和定位。还有扫描电子显微镜（SEM）与视觉检测设备的联用，SEM 具有很高的分辨率，可对微小元器件进行微观成像，再结合视觉检测设备的自动化检测能力，实现对元器件的高精度检测与分析。
